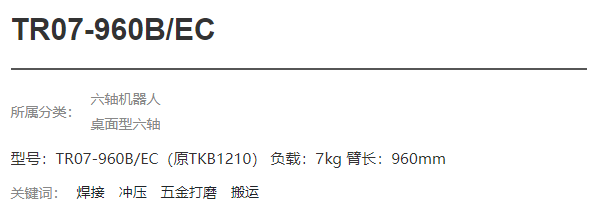

型号：TR07-960B/EC（原TKB1210） 负载：7kg 臂长：960mm
参数表
| TR07-960B/EC | |||
| 额定负载 | 7kg | ||
| 臂长 | 960mm | ||
| 重复定位精度 | ±0.04mm | ||
| 防护等级 | IP54/IP67(5、6轴可选) | ||
| 结构形式 | 垂直多关节串联结构 | ||
| 轴数 | 6 | ||
| 最大速度 | J1 | 450°/s | |
| J2 | 450°/s | ||
| J3 | 450°/s | ||
| J4 | 458°/s | ||
| J5 | 720°/s | ||
| J6 | 720°/s | ||
| 最大动作范围 | J1 | ±170° | |
| J2 | -70°~135° | ||
| J3 | -75°~75° | ||
| J4 | ±160° | ||
| J5 | ±120° | ||
| J6 | ±360° | ||
| 腕部允许扭矩 | J4 | 16.7Nm |
|
| J5 | 16.7Nm | ||
| J6 | 9.6Nm | ||
| 腕部允许最大惯量 | J4 | 0.49kgm² | |
| J5 | 0.49kgm² | ||
| J6 | 0.16kgm² | ||
| 额定功率 | 2.4kw | ||
| 用户配线 | RVV10*0.2 | ||
| 用户配管 | 2*Φ6mm | ||
| 用户配电 | 单相AC220V-10%~+10% | ||
| 适用环境 | 运行环境温度 | 0~45°C | |
| 环境湿度 | 10%~80%RH | ||
| 最大温度梯度 | 1.5°C/min | ||
| 本体重量 | 49kg |
||
| 适用控制柜 | TRC4-A03 | ||
| 安装方式 | 落地 |
||

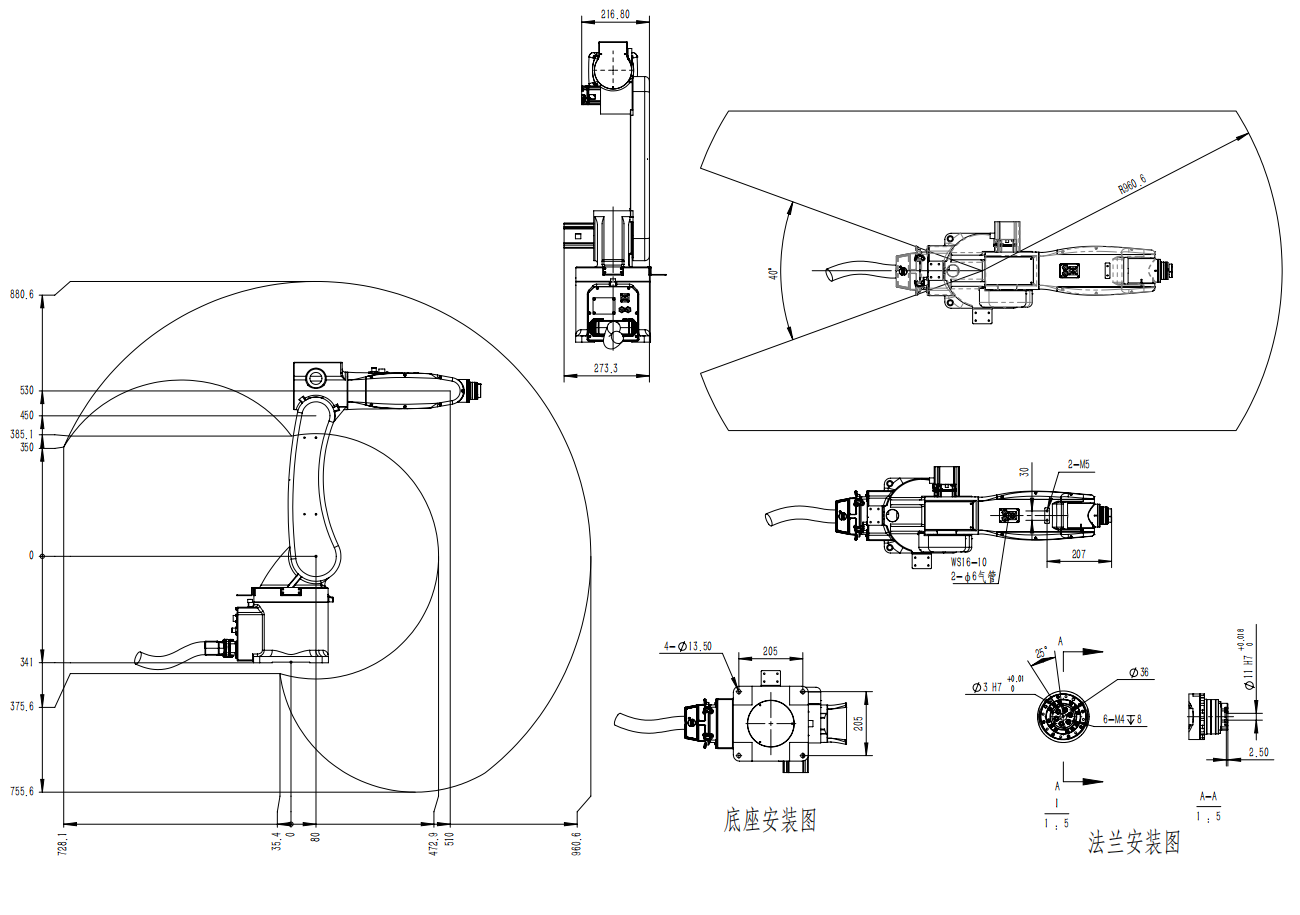

参数图
