HMHF系列组合型是一种以组件型为核心，易于操作的组合化产品。内置用于直接支撑(主轴承)外部负载的精密、具有高刚性的交叉滚子轴承。
产品特点
大口径中空孔 · 扁平形状
紧凑简洁的设计
高转矩容量
高刚性
无齿隙
优良的定位精度和旋转精度
输入输出同轴

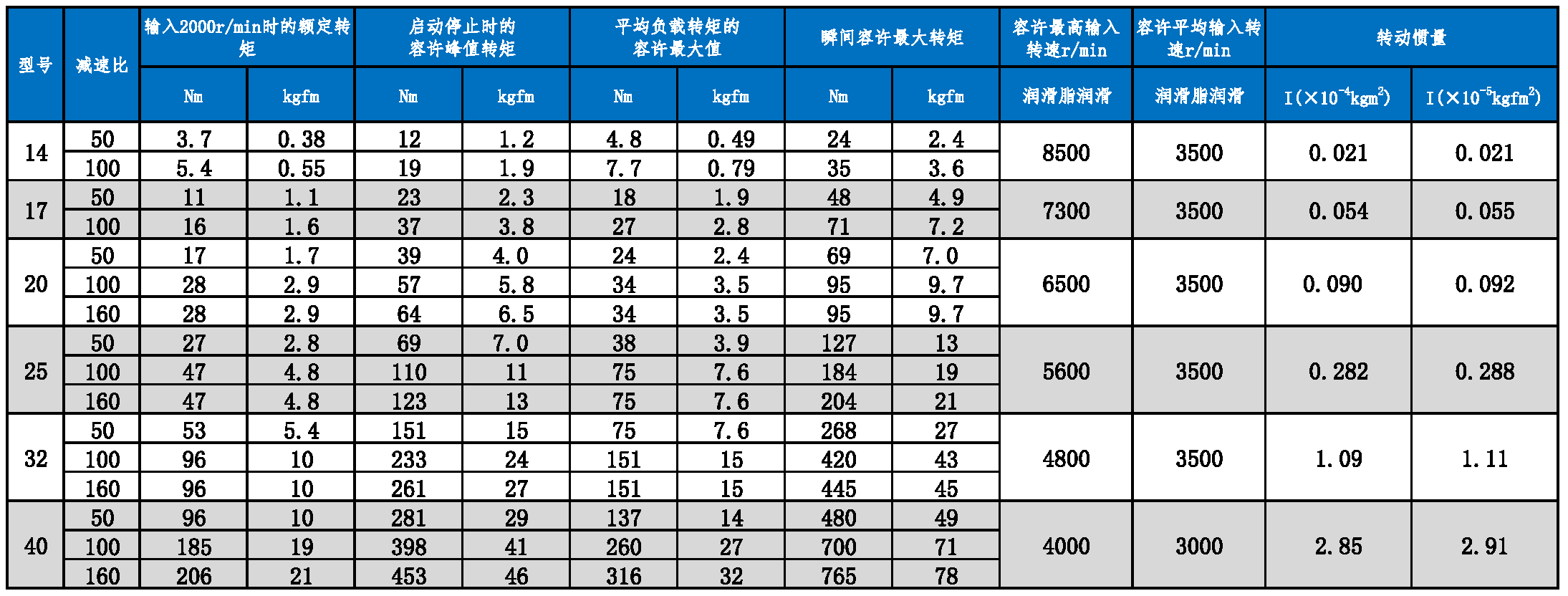

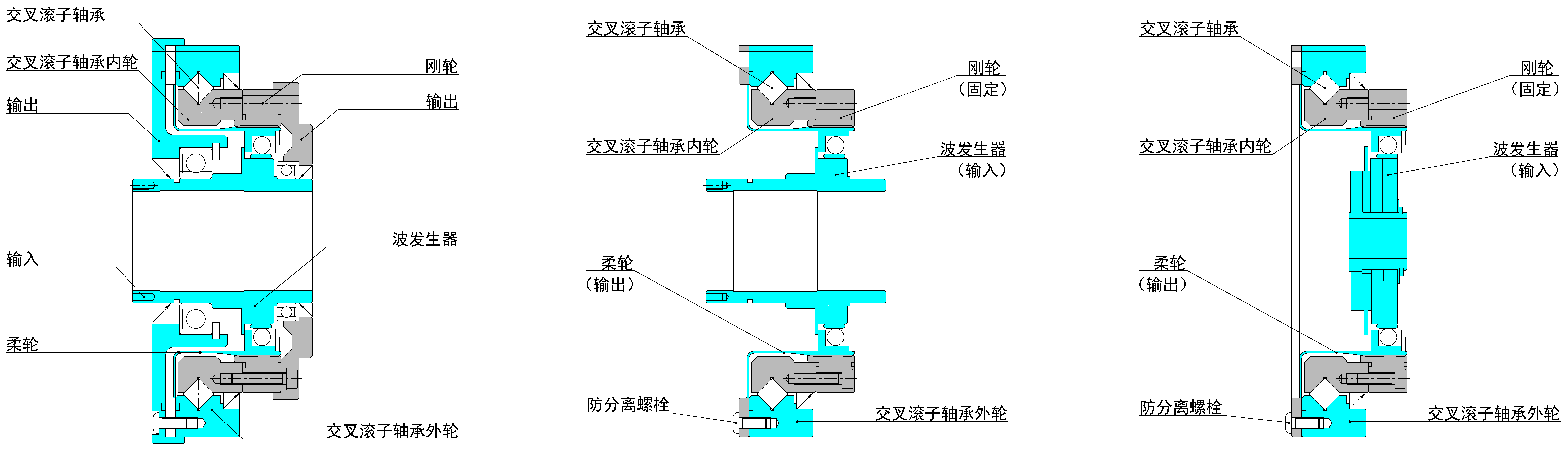

HMHF系列结构
●HMHF-UH/UJ 系列
●HMHF-SH 系列

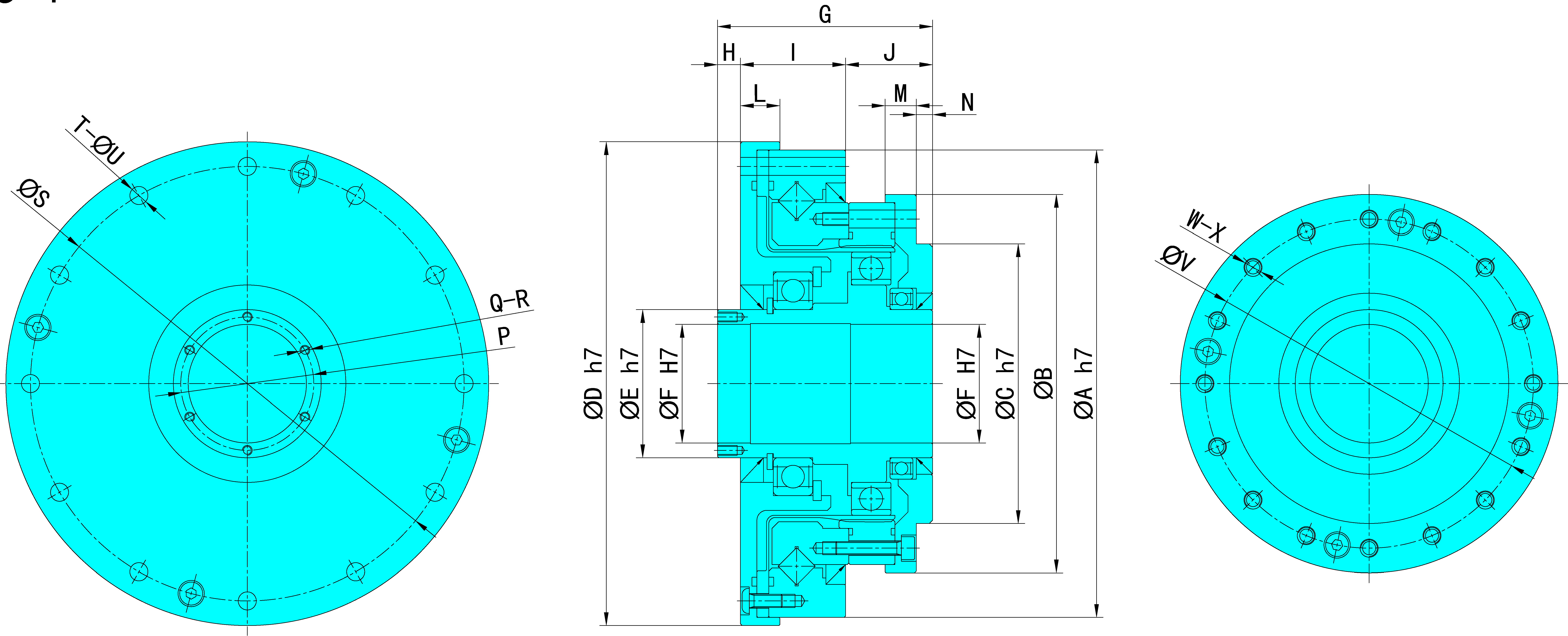

中空型UH外形图

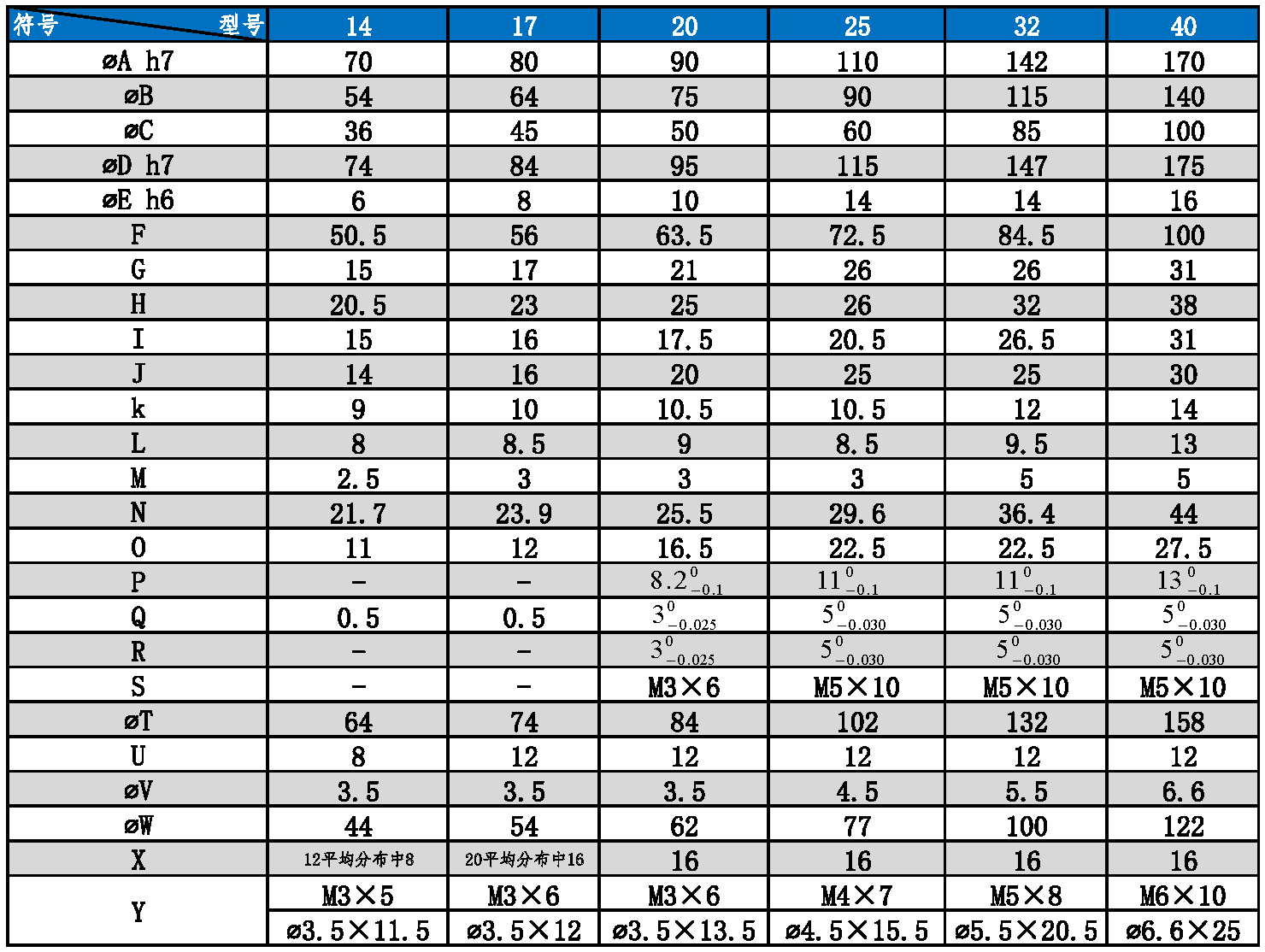

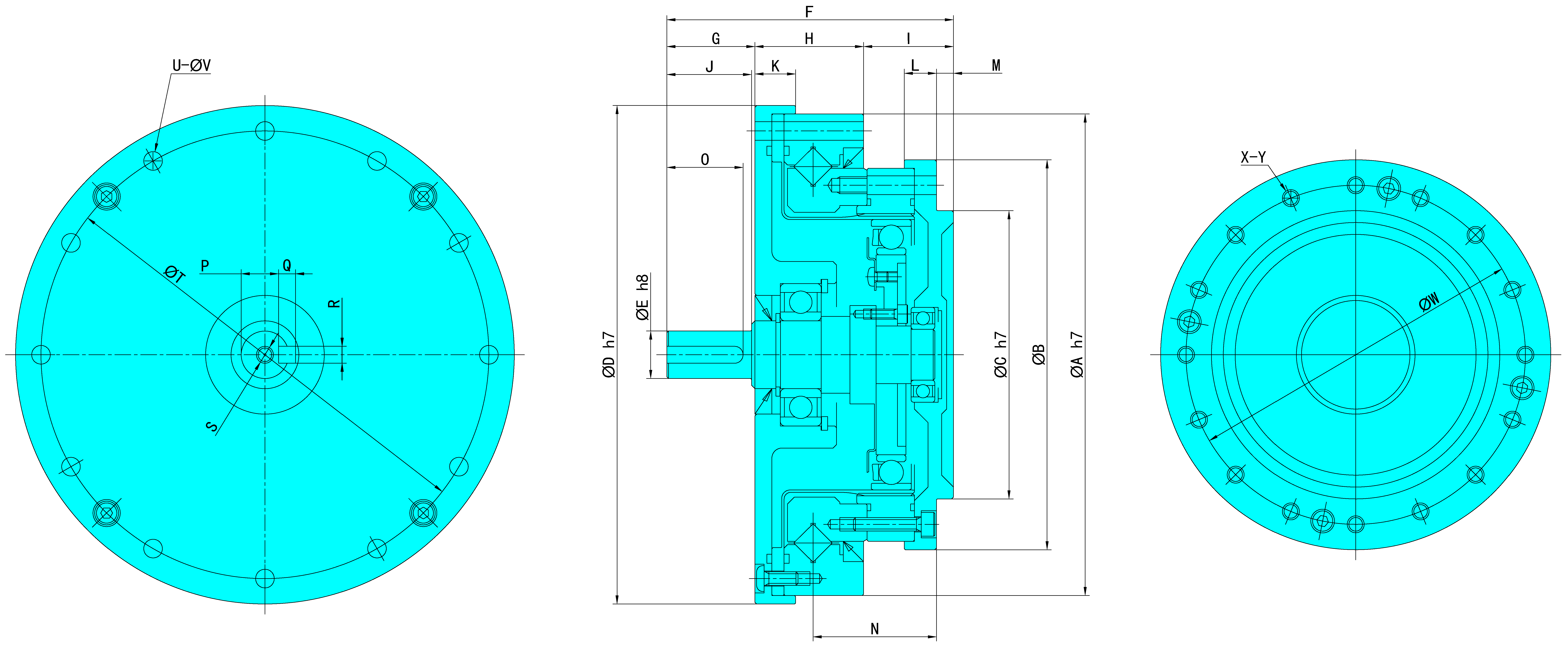

轴输入型UJ外形图

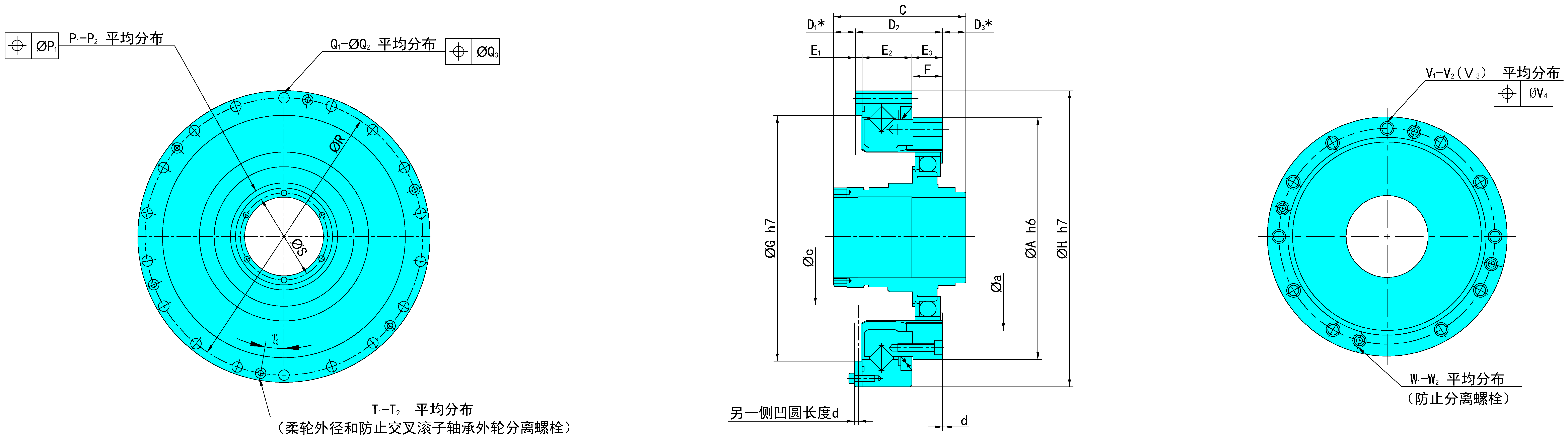

简易组合型SH外形图
注：由于柔轮会发生弹性型变，为防止其与壳体接触，请使用大于a.b.c、小于D的内壁尺寸。
带*符号的D1.D3的尺寸是指构成HM Drive的三个部件，(波发生器、柔轮、刚轮)轴向的连接位置以及容许公差。尺寸会对性能、强度造成影响，因此请严格遵守。
由于零部件的制造方法(铸造、机械加工)不同，公差也存在差异。关于没有注明公差的尺寸，如需了解公差范围，请咨询本公司或授权代理商。
型号14~40的刚轮上没有使用密封用的O型环槽(符号：f)，因此在设计、安装时请严格采取油封措施。
